介绍

在 LIO 的 IESKF 点面观测中，每行雅可比只有前 6 列非零，因此 $H^\top H$ 与 $H^\top Z$ 的信息可压缩为 $6 \times 6$ 与 $6 \times 1$ 的汇总量。本文记录并推导由此产生的两种等价计算路径：

路径 简述
路径 A 累加 HTVH/HTVr → Cholesky 还原为 6 行合成观测 $H_s, Z_s$ → 走标准更新公式
路径 B 累加 HTVH/HTVr → 在更新阶段直接消费汇总量，不显式构造 $H$、$Z$、$K$

两者观测模型相同，在保留迭代误差（IE）left + right 形式时，与逐点构建 $V$ 行 $H$ 的基准写法代数等价。下文以典型 18 维 LIO 状态为例，逐步展开推导。

1. 背景：18 维状态 vs 6 维观测

考虑 18 维误差状态：

下标 状态 LiDAR 点面观测
0–2 旋转 $\delta\theta$ 有
3–5 位置 $\delta p$ 有
6–8 速度 $\delta v$ 无
9–11 陀螺零偏 $b_g$ 无
12–14 加计零偏 $b_a$ 无
15–17 重力 $g$ 无

点到平面残差只依赖 $R, p$，每行雅可比 $h_i \in \mathbb{R}^{1 \times 18}$ 只有前 6 列非零。

记 $J_i \in \mathbb{R}^6$ 为 $h_i$ 前 6 列的转置：

$$ J_i = \begin{bmatrix} p_{\text{imu},i} \times (R^\top n_i) \\ n_i \end{bmatrix} $$

残差：

$$ r_i = n_i^\top (R \, p_{\text{imu},i} + p - c_i) $$

2. 基准写法：逐点构建 $V$ 行 $H$

2.1 观测矩阵

$$ H \in \mathbb{R}^{V \times 18}, \quad Z \in \mathbb{R}^{V \times 1} $$$$ h_{i,\theta} = -n_i^\top R \, [p_{\text{imu},i}]_\times, \quad h_{i,p} = n_i^\top $$

2.2 IESKF 迭代更新

设观测噪声方差 $\sigma^2 = 0.001$，信息形式为：

$$ P_{\text{inv}} = \left(\frac{P_{\text{in}}}{\sigma^2}\right)^{-1} $$$$ M = H^\top H + P_{\text{inv}} \quad (18 \times 18) $$$$ K = M^{-1} H^\top \quad (18 \times V) $$

IE 形式的两项更新：

$$ \text{left} = -K Z $$$$ \text{right} = -(I - KH) \, J_{\text{inv}} \, \delta $$$$ \Delta x = \text{left} + \text{right} $$$$ P \leftarrow (I - KH) \, P_{\text{in}} $$

2.3 可压缩的 6 维汇总量

由于 $H$ 每行只有前 6 列非零，有：

$$ \text{HTVH} = \sum_i J_i J_i^\top = \text{（} H^\top H \text{ 的左上角 } 6 \times 6 \text{ 块）} \quad (6 \times 6) $$$$ \text{HTVr} = \sum_i J_i r_i = \text{（} H^\top Z \text{ 的前 6 维）} \quad (6 \times 1) $$

公共累加逻辑（两种路径在观测构建阶段相同）：

1
2
3
4
5
6

Eigen::Vector6d J;
J.head<3>() = p_imu.cross(R.transpose() * normal);
J.tail<3>() = normal;

HTVH += J * J.transpose();   // 6×6
HTVr += J * residual;        // 6×1

注意：累加阶段只汇总几何信息；噪声权重 $\sigma^2$ 在更新阶段通过 $P_{\text{inv}}$ 体现，不应在累加时重复乘权。

3. 路径 A：累加后 Cholesky 还原合成观测

3.1 思路

点云循环内只累加 HTVH/HTVr；循环结束后，用 Cholesky 分解构造 6 行合成观测矩阵，再代入第 2 节的标准更新公式。观测构建与滤波更新在接口上仍可保持分离。

3.2 Cholesky 构造

要求合成观测 $H_s, Z_s$ 满足：

$$ H_s^\top H_s \text{ 的 } 6 \times 6 \text{ 块} = \text{HTVH}, \quad H_s^\top Z_s \text{ 的前 6 维} = \text{HTVr} $$

分解步骤：

$$ \text{HTVH} = L L^\top $$$$ H_s = \begin{bmatrix} L & 0_{6 \times 12} \end{bmatrix} \in \mathbb{R}^{6 \times 18} $$$$ L^\top Z_s = \text{HTVr} $$
1
2
3
4
5
6
7

Eigen::LLT<Eigen::Matrix6d> llt(HTVH);
if (llt.info() != Eigen::Success) return false;

Eigen::Matrix6d L = llt.matrixL();
H_synth = Eigen::MatrixXd::Zero(6, 18);
H_synth.block<6, 6>(0, 0) = L;
Z_synth = L.transpose().triangularView<Eigen::Upper>().solve(HTVr);

3.3 代入标准更新

将 $H_s \in \mathbb{R}^{6 \times 18}$、$Z_s \in \mathbb{R}^{6}$ 代入第 2.2 节公式即可，$K$ 的维度由 $18 \times V$ 降为 $18 \times 6$：

1
2
3
4

K = (H_s.transpose() * H_s + (P_in / sigma2).inverse()).inverse() * H_s.transpose();
left  = -K * Z_s;
right = -(I - K * H_s) * J_inv * delta;
P_out = (I - K * H_s) * P_in;

3.4 等价性

因 $H_s^\top H_s = H^\top H$ 且 $H_s^\top Z_s = H^\top Z$，故信息矩阵 $M$、左项 $KZ$、右项涉及的 $KH$ 与 $V$ 行基准写法相同。

3.5 路径 A 的特点

代数层面 计算层面
与 $V$ 行 $H$ 严格等价 仍需显式构造 $6 \times 18$ 的 $H_s$ 并计算 $KH$
更新公式形式不变，便于对照推导 Cholesky 要求 HTVH 正定，退化时分解可能失败
合成观测保留了"先建 $H$ 再更新"的结构 比路径 B 多一步矩阵分解

4. 路径 B：更新阶段直接消费 HTVH/HTVr

4.1 思路

观测构建阶段只输出汇总量 HTVH/HTVr，更新阶段用信息滤波形式直接计算 $\Delta x$ 和 $P$，不再分配 $H$、$Z$、$K$。

4.2 核心等价关系

定义 18 维嵌入矩阵（观测信息只在左上角）：

$$ \Lambda = \begin{bmatrix} \text{HTVH} & 0 \\ 0 & 0 \end{bmatrix} \quad (18 \times 18) $$

则有：

$$ H^\top H = \Lambda, \quad H^\top Z = \begin{bmatrix} \text{HTVr} \\ \mathbf{0} \end{bmatrix} $$

信息矩阵：

$$ P_{\text{inv}} = \left(\frac{P_{\text{in}}}{\sigma^2}\right)^{-1} $$$$ M = \Lambda + P_{\text{inv}} $$$$ Q = M^{-1} \quad \text{（对应基准写法中 } K = M^{-1} H^\top \text{ 里的 } M^{-1} \text{）} $$

4.3 保留 IE 的 left + right 形式

left 项（等价于 $-KZ$）：

$$ \text{left} = -Q \begin{bmatrix} \text{HTVr} \\ \mathbf{0} \end{bmatrix} $$
1
2
3
4
5
6
7

P_inv = (P_in / sigma2).inverse();
P_inv.block<6, 6>(0, 0) += HTVH;
Q = P_inv.inverse();

error_dx.setZero();
error_dx.head<6>() = HTVr;
left = -Q * error_dx;

right 项（等价于 $-(I-KH) J_{\text{inv}} \delta$）：

$$ KH = Q \Lambda $$$$ \text{right} = -(I - Q\Lambda) \, J_{\text{inv}} \, \delta $$
1
2
3
4
5
6

Lambda.setZero();
Lambda.block<6, 6>(0, 0) = HTVH;

KH = Q * Lambda;
right = -(I - KH) * J_inv * delta;
dx = left + right;

协方差更新（等价于 $(I-KH)P_{\text{in}}$）：

1

P_out = (I - KH) * P_in;

4.4 等价性推导

left：

$$ -KZ = -M^{-1} H^\top Z = -M^{-1} \begin{bmatrix} \text{HTVr} \\ \mathbf{0} \end{bmatrix} = -Q \, \text{error\_dx} $$

right：

$$ KH = M^{-1} H^\top H = M^{-1} \Lambda = Q \Lambda $$

故 $\text{right}$ 与 $P$ 的更新与基准写法一致。

18 维状态的间接修正： $Q$ 为 $18 \times 18$ 满阵，$\text{left}$ 虽只在前 6 维注入观测残差，速度、零偏、重力等分量仍通过 $P$ 的交叉协方差被间接修正。

4.5 另一种常见写法（不含 right 项）

部分 LIO 实现（如 Super-LIO）的观测更新采用更简形式：

$$ P_k^{-1} \mathrel{+}= \text{HTVH}, \quad Q_k = (P_k^{-1})^{-1} $$$$ \text{error\_dx.head}(6) = \text{HTVr}, \quad \Delta x = Q_k \cdot \text{error\_dx} $$$$ P \leftarrow (I - Q_k \cdot \text{temp\_cov}) P_k, \quad \text{temp\_cov 的 } 6 \times 6 \text{ 块} = \text{HTVH} $$

此形式没有 IE 的 right 项。与保留 left + right 的路径 B 在代数上不等价，迭代收敛行为可能不同。

更新形式 与基准 IE 写法的关系
路径 B + left + right（4.3 节） 代数等价
仅 dx = Q * error_dx 的简化形式 不等价，属于另一种更新约定

4.6 路径 B 的特点

代数层面 计算层面
保留 left + right 时与基准等价 不显式分配 $H$、$Z$、$K$，矩阵规模最小
直接揭示 $H^\top H$、$H^\top Z$ 的压缩结构 需完整理解 $Q$、$Q\Lambda$ 与 $KH$ 的对应关系
无合成观测矩阵，推导更抽象 无法从汇总量还原逐点残差向量

4.7 单轮迭代的完整流程

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

// 迭代更新（单轮示意）
for (int iter = 0; iter < max_iter; ++iter) {
  delta = computeErrorState(x_est, x_prop);
  J_inv = computeJacobianInverse(...);
  P_in = J_inv * P * J_inv.transpose();

  // 观测构建：逐点累加
  HTVH.setZero();
  HTVr.setZero();
  buildObservation(state, HTVH, HTVr);

  // 信息滤波更新
  P_inv = (P_in / sigma2).inverse();
  P_inv.block<6, 6>(0, 0) += HTVH;
  Q = P_inv.inverse();

  error_dx.setZero();
  error_dx.head<6>() = HTVr;
  left = -Q * error_dx;

  Lambda.setZero();
  Lambda.block<6, 6>(0, 0) = HTVH;
  KH = Q * Lambda;
  right = -(I - KH) * J_inv * delta;

  dx = left + right;
  // 更新状态、判断收敛 ...
}
P = (I - KH) * P_in;

5. 三种写法对比

设有效观测点数 $V$，状态维度 $n = 18$，迭代轮数 $T$。

项目 基准：$V$ 行 $H$ 路径 A：6 行合成 $H_s$ 路径 B：直接 HTVH
存储 $H$ $V \times n$ $6 \times n$ 无
存储 $K$ $n \times V$ $n \times 6$ 无
Cholesky 无 需要 不需要
显式计算 $H^\top H$ $O(V n^2)$ $O(6^2)$ 跳过（已累加）
计算 $KH$ $O(n^2 V)$ $O(n^2 \cdot 6)$ $Q\Lambda$，$O(n^2 \cdot 6)$
与基准代数等价 基准 是 是（保留 left+right）

6. 数值差异与退化

方面 路径 A 路径 B（left+right）
浮点累加顺序 极小差异 极小差异
Cholesky 误差 有 无
HTVH 非正定 分解可能失败 影响 $P_{\text{inv}}$ 求逆稳定性
逐点残差可还原 否 否

7. 优化结果对比

在实际 LIO 系统中按路径 B 改造后，对 IESKF 两阶段耗时进行了分段统计：

指标 含义
calc_ms 观测模型阶段：体素查找、点面匹配、雅可比与 HTVH/HTVr 累加
mat_ms 更新阶段：信息矩阵求逆、left/right 计算、协方差更新

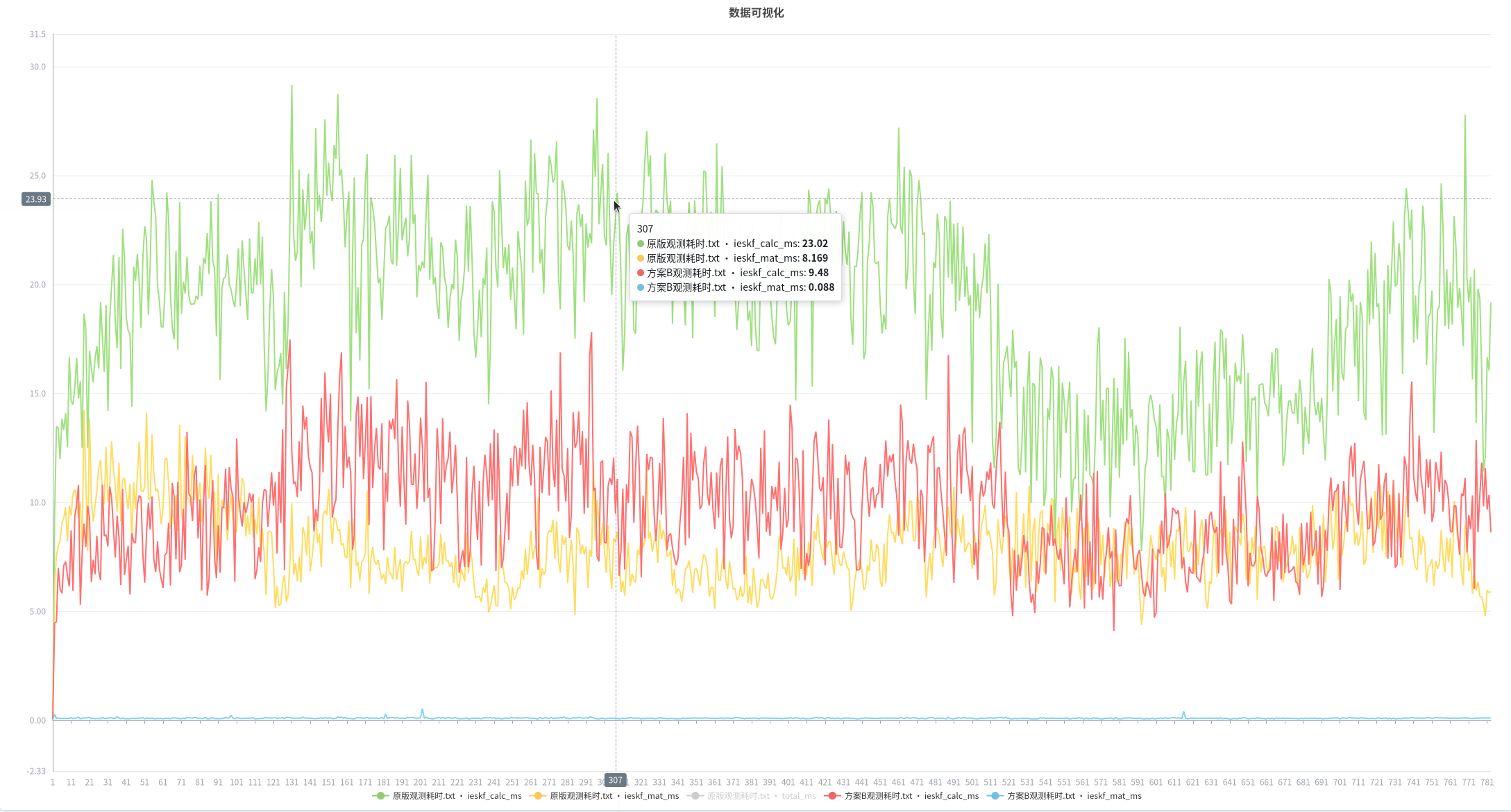

下图记录了约 781 帧运行过程中，基准写法与路径 B 的耗时曲线对比：

IESKF 路径 B 优化前后耗时对比

从曲线可以观察到：

  • calc_ms（观测构建）：路径 B（红线）整体低于基准（绿线）。基准多在 15–28 ms 波动，路径 B 多在 7–15 ms，约降低一半。
  • mat_ms（矩阵更新）：路径 B（浅蓝线）几乎贴近零轴；基准（黄线）仍在 5–13 ms 波动。更新阶段耗时下降最为显著。

以第 307 帧为例：

指标 基准 路径 B 变化
calc_ms 23.02 ms 9.48 ms 约 −59%
mat_ms 8.17 ms 0.09 ms 约 −99%
合计 31.19 ms 9.57 ms 约 −69%

这与第 5 节的复杂度分析一致：路径 B 不再分配 $V$ 行 $H$ 和 $K$，mat_ms 从 $O(n^2 V)$ 量级降至 $O(n^2 \cdot 6)$；calc_ms 的下降则来自观测构建阶段同步改为逐点累加 HTVH/HTVr，避免了完整 $H$ 矩阵的写入开销。

8. 总结

路径 核心思想
路径 A 用 Cholesky 将 $6 \times 6$ 信息还原为 6 行合成观测，再走标准 $K$、$KH$ 公式
路径 B 将 $H^\top H$、$H^\top Z$ 视为可压缩量，用 $Q$ 与 $Q\Lambda$ 直接完成 IE 更新
共同认识 压缩的是信息矩阵结构，而非观测几何本身；点面匹配仍须逐点完成

理解这两条路径的关键，在于认清 $H$ 的稀疏列结构与 $H^\top H$ 低秩块之间的对应关系。路径 A 更贴近"先观测、后滤波"的教科书形式；路径 B 则直接暴露了信息滤波中"只需汇总量"的本质。实测中路径 B 使 mat_ms 降至亚毫秒级，单帧 IESKF 总耗时可降低约 60% 以上。
